ЖАТКА НАВЕСНАЯ ОЧЁСЫВАЮЩЕГО ТИПА «ПОБЕДА». НАЗНАЧЕНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, УСТРОЙСТВО

Жатка предназначена для уборки колосовых и метёлочных культур, таких как пшеница, ячмень, рожь, овёс, тритикале, сорго, а также семенников трав и льна масличного прямым комбайнированием методом очёсывания растений на корню и подачи очёсанной массы в зерноуборочный комбайн. Модельный ряд включает жатки с шириной захвата 6, 7 и 9 м.

Технические характеристики жаток указаны в таблице.

Жатка (рис. 1) включает в себя раму, на которой смонтированы в подшипниковых опорах барабан, битер- отражатель и шнек. Сверху и спереди рама закрывается верхним и передним кожухами, организовывая замкнутый объём для перемещения хлебной массы. Вращение битера, барабана и шнека осуществляется посредством привода, состоящего из двух цепных передач, контрпривода, фрикционных муфт и карданного вала. На раме жатки закреплён адаптер, соединяющий жатку с различными моделями комбайнов.

Очёсывающий барабан является основным рабочим органом, выполненным в виде цилиндра, по образующим которого закреплены ряды очёсывающих гребенок. Геометрия гребёнок выполнена таким образом, чтобы при очёсывании стеблей отделялось как можно больше свободного зерна.

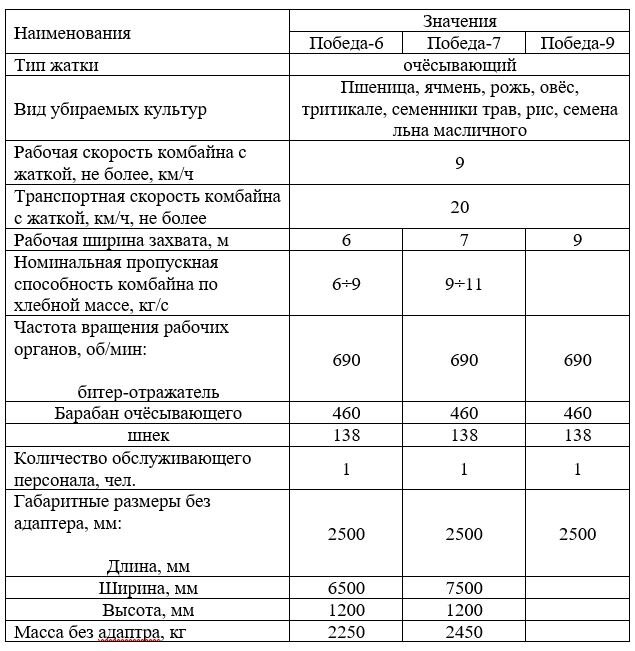

Таблица 1. Технические характеристики жаток

Таблица 1. Технические характеристики жаток

Битер-отражатель имеет конструкцию, аналогичную очёсывающему барабану. На битере-отражателе закреплены отражающие гребёнки, которые непосредственно в очёсывании стеблей не участвуют, но способствуют формированию потока из очёсанной массы и отражают летящие вперед зёрна и колосья.

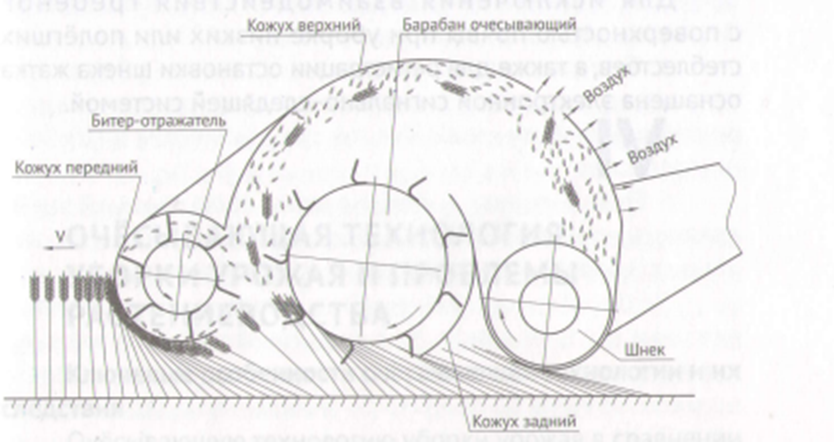

Рисунок 1. Конструктивная схема жатки очёсывающего типа «Победа»

Шнек предназначен для транспортирования хлебной массы к наклонной камере комбайна и выполнен в виде цилиндрической трубы с витками на поверхности.

Верхний кожух представляет собой арочную конструкцию, геометрия которой выполнена таким образом, что хлебная масса, слетающая с гребёнок очёсывающего барабана, формируется в поток, движущийся в шнековую полость. В задней части кожуха есть проёмы, закрытые съёмными перфорированными щитками для выхода воздуха.

Передний кожух закрывает собой нижнюю часть битера, что позволяет исключить контакт стеблестоя с гребёнками битера, тем самым, не допуская потерь зерна. Криволинейная форма переднего кожуха способствует плавному вхождению жатки в стеблестой без его повреждения.

Комбайны агрегатируются с жаткой жёстко, с помощью соответствующего каждому комбайну адаптера.

Для исключения взаимодействия гребёнок с поверхностью почвы при уборке низких или полёгших стеблестоев, а также для регистрации остановки шнека жатка оснащена электронной сигнально – следящей системой.
